Pomocne tabele techniczne

Znajdź właściwe komponenty dla swoich systemów pneumatycznych

Mamy rozwiązanie dla Twojego wyzwania, ponieważ wspieramy Cię w doborze odpowiednich komponentów do Twoich maszyn.

Aby zaoszczędzić czas, udostępniamy Ci nasze tabele wsparcia technicznego w następujących obszarach:

  • Wybór prawidłowej teoretycznej siły na tłoczysku siłownika
  • Obliczanie wymaganego nominalnego natężenia przepływu
  • Znalezienie złączki z wymaganym typem gwintu
  • i wiele innych.

Kliknij tutaj, aby pobrać zawartość

Przydatne mogą okazać się również

Zapytaj naszych ekspertów

Teoretyczna siła siłownika

Program Model Selection

Program Model Selection

Uzyskaj wsparcie podczas projektowania całego układu pneumatycznego oraz zoptymalizuj wielkość i zużycie elementów pneumatycznych.

Zużycie powietrza

Zawory rodzielające

Zawory rodzielające

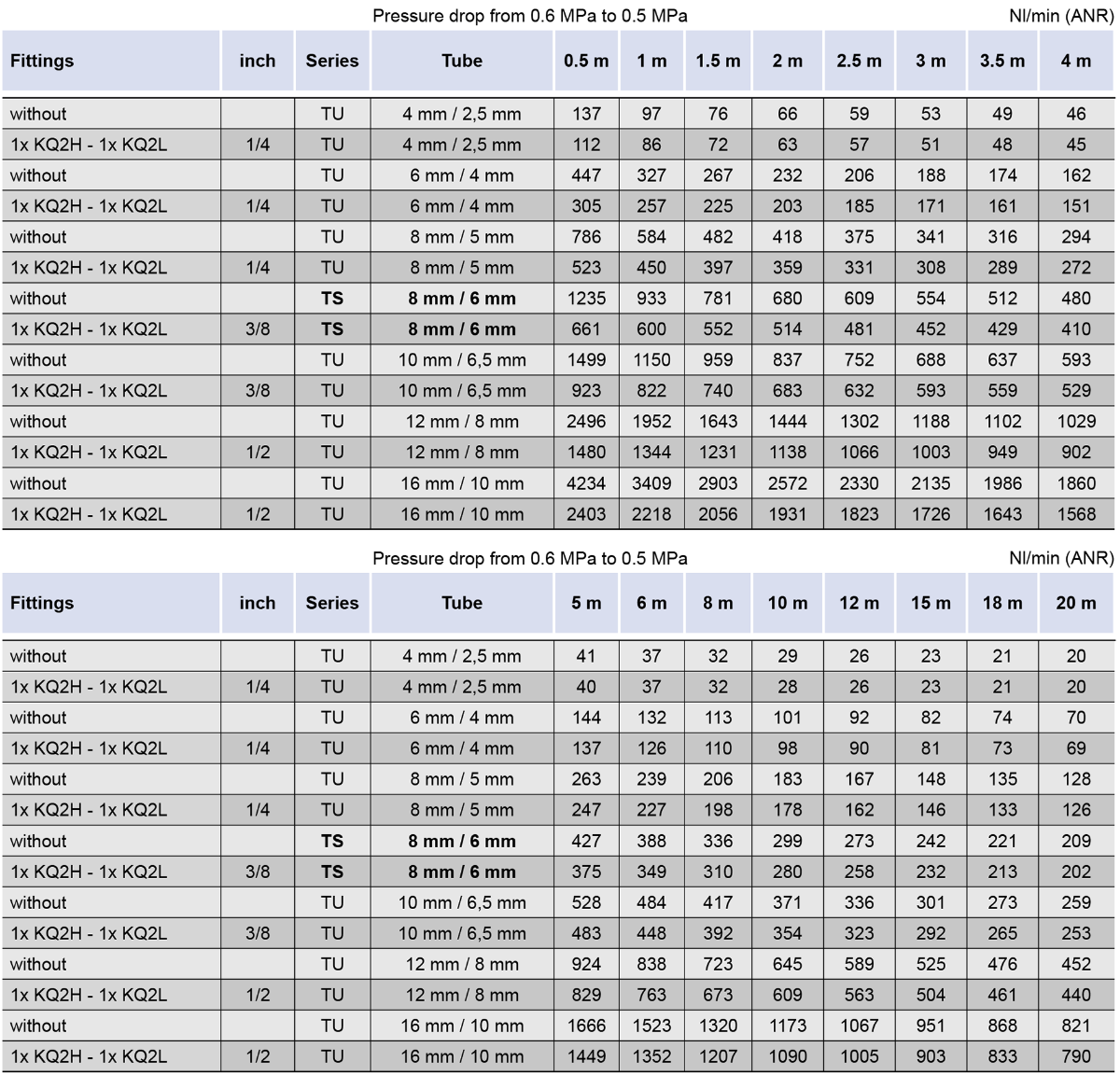

Przepływ w złączach i przewodach

Natężenie przepływu w przewodach o różnych długościach, z i bez złączek

  • Zastosowany rodzaj przewodów: Przewody standardowe z poliuretanu (TU)
  • Uwaga: Przewody z poliamidu (T*) mają większe średnice wewnętrzne
  • Zaokrąglenie wartości: poniżej 0,5 zaokrąglone w dół, powyżej 0,5 zaokrąglone w górę
  • TU = Poliuretan
  • T* = Poliamid

Standardowa atmosfera odniesienia i standardowe litry zgodnie z ISO 8778:2003 i JIS B 8393:

  • Skrót ANR (Atmosphére normalisée de référence)
  • Temperatura 20 °C
  • Ciśnienie bezwzględne 0,1MPa = 100 kPa = 1 bar
  • Wilgotność względna 65 %
Złącza i przewody

Złącza i przewody

Nominalny przepływ

Kalkulator charakterystyki natężenia przepływu

Kalkulator charakterystyki natężenia przepływu

Obliczaj natężenie przepływu, wymagane ciśnienie wstępne, spadki ciśnienia i przewodność dźwiękową, gdy instalujesz pojedynczy element lub złożony system pneumatyczny.

Oprogramowanie do efektywności energetycznej

Oprogramowanie do efektywności energetycznej

Uzyskaj świadomość energii zużywanej przez komponenty pneumatyczne na potrzeby optymalizacji i rozpocznij działania mające na celu obniżenie kosztów ponoszonych na energię.

Rodzaje gwintów





Przyssawki podciśnieniowe - Dobór

Określenie siły podnoszenia

Teoretyczna siła podnoszenia (bez współczynnika bezpieczeństwa) jest określana na podstawie wartości podciśnienia i powierzchni styku przyssawki podciśnieniowej.

Współczynnik bezpieczeństwa dla podnoszenia poziomego: 4
Współczynnik bezpieczeństwa dla podnoszenia pionowego: 8



Elementy podciśnienia

Elementy podciśnienia
Dobór elementów podciśnienia

Dobór elementów podciśnienia

POBIERZ (51 MB)
Zaprojektuj optymalny układ podciśnieniowy zawierający przyssawki, eżektory, przewody, zawory sterujące, zasilanie, zawory zwalniające, dławiki, i moduły sterowania podciśnieniem.
