Akcesoria - Złącza elektryczne wg DIN

Akcesoria do naszych produktów od wybranych dostawców

Firma SMC oferuje akcesoria dostępne lokalnie od wybranych dostawców.

Ważna informacja:

Produkty nie są produktami SMC, a te kody zamówieniowe obowiązują tylko w SMC Industrial Automation Polska Sp. z o.o. i innych oddziałach należących do grupy SMC CEE. Ponieważ są to akcesoria do odsprzedaży, nie jest możliwe umieszczenie tych produktów w naszym katalogu cyfrowym, który jest przeznaczony wyłącznie dla produktów wytwarzanych przez firmę SMC.

Uwaga: Informacje o złączach z kablem ("LOU" i "MOU" w kodzie zamówieniowym) można znaleźć bezpośrednio w katalogu cyfrowym dla serii SY.

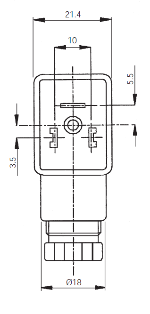

Złącza elektryczne zgodne z normą EN 175301-803



Dla zaworów serii SY, SYJ, VQZ, VQ20/30, AV-A, VP#17 z kodem podłączenia elektrycznego *YO*



Kod zamówieniowy
Opis
Norma wg
K43-12V-V-R 12V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 C
K43-24V-V-R 24V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 C
K43-48V-V-R 48V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 C
K41 0-250V AC/DC bez wskazania stanu (dioda LED) i układu elektrycznego EN 175301-803 C
K43-110V-V-R 110V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 C
K43-250V-V-R 250V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 C



Dokumenty do pobrania - K4#

Dla zaworów serii VK, VZ, VY z kodem podłączenia elektrycznego *DO*



Symbol zamówieniowy
Opis
Norma wg
K33-24V-V-R 24V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 C
K31 0 - 250V AC/DC bez wskazania stanu i układu elektrycznego EN 175301-803 C
VK300-82-2-07 230 V AC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 C



Dokumenty do pobrania - K3#

Dla zaworów serii VFN, (E)VP, (E)VF, VFR, VFS, (E)AV-X260 z kodem podłączenia elektrycznego *YO*

Symbol zamówieniowy
Opis
Norma wg
X32-12V-V-R 12V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 B
X32-24V-V-R 24V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 B
X32-48V-V-R 48V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 B
X31 0 - 250V AC/DC bez wskazania stanu i układu elektrycznego EN 175301-803 B
X32-110V-V-R 110V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 B
X32-250V-V-R 250V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 B



Dokumenty do pobrania - X3#

Dla zaworów serii ISO1, ISO2, VX, VO317, (E)VT317, (E)VT325, VP4, VS7, VCL, VCA, VCW, VQ7 z kodem podłączenia elektrycznego *DO*

Symbol zamówieniowy
Opis
Norma wg
A6-12V-V-R 12V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 A
A6-24V-V-R 24V AC/DC ze wskazaniem stanu  (diodaLED) i ochroną przed przepięciami EN 175301-803 A
A6-48V-V-R 48V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 A
A6-110V-V-R 110V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 A
A6-250V-V-R 250V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 A
A0 0-250V AC/DC bez wskazania stanu i układu elektrycznego EN 175301-803 A
A4 (4 piny) 70-250V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 A



Dokumenty do pobrania - A#

Dla zaworów serii (E)VT307, VO307, VN z kodem podłączenia elektrycznego *DO*

Dla zaworów serii (E)VT307, VO307, VN z kodem podłączenia elektrycznego *DO*

Symbol zamówieniowy
Opis
Norma wg
V32-12V-V-R 12V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 B
V32-24V-V-R 24V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 B
V32-48V-V-R 48V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 B
V31 0-250V AC/DC bez wskazania stanu i ochroną przed przepięciami EN 175301-803 B
V32-110V-V-R 110V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 B
V32-250V-V-R 250V AC/DC ze wskazaniem stanu (dioda LED) i ochroną przed przepięciami EN 175301-803 B



Dokumenty do pobrania - V3#
