Framtiden är miniatyrisering

Minskad storlek på din maskin sparar energi i rörliga applikationer

J-serien – utvecklade för framtidens krav

Är dagens pneumatik-komponenter överdimensionerade?

SMC:s J-serie har konstruerats baserat på det tryck som moderna och framtida pneumatiksystem använder. Detta innebär en optimerad konstruktion för lägre vikt och kompaktare mått samt ett hållbart resursutnyttjande.

J-komponenter i din applikation innebär:

  • Ökad produktivitet, tack vare lägre vikt och minskad rörelseenergi, vilket ger ökad hastighet och kortare cykeltider
  • Utrymmeseffektiva maskiner, genom inbyggnad av kompaktare komponenter
  • Hållbar industri, genom ett effektivare materialutnyttjande
JSY, Plug-in

JSY, Plug-in
  • Världens smalaste 5-ports magnetventil, 6,4 mm
  • Extremt låg vikt: 24 g (monostabil)
  • Högt flöde, 244–1551 l/min
  • Låg effektförbrukning: 0,1–0,2 W (strömsparkrets); 0,4 W (standard)
  • Flera typer av anslutning, D-sub; flatkabel; fältbuss, mm

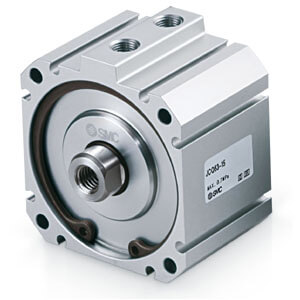

JC(D)Q, Kompaktcylinder

JC(D)Q, Kompaktcylinder
  • Mycket låg vikt, 25 g (ø12, slaglängd 5 mm)
  • Cylinderdiameter 12–100 mm
  • Slaglängder, upp till 50 mm
  • Anslagsdämpning ger låg ljudnivå
  • Givare kan monteras på 4 sidor

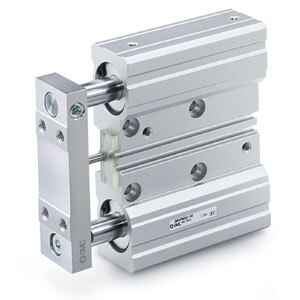

JMGP, Kompaktenhet med styrning

JMGP, Kompaktenhet med styrning
  • Luftanslutning kan ske från 4 riktningar
  • 3 olika montagealternativ
  • Cylinderdiameter 12 ~ 100 mm
  • Slaglängder, upp till 200 mm
  • Anslagsdämpning ger låg ljudnivå

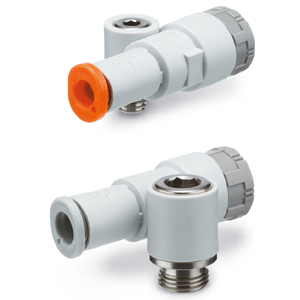

JAS, Kompakt strypbackventil

JAS, Kompakt strypbackventil
  • Mycket lägre höjd än strypbackventiler av standardtyp
  • Låsbar justering med mejselspår ger enkel justering
  • Höger- eller vänsterutförande för att utnyttja utrymmet maximalt
  • Enkelt montage med insexnyckel sparar tid
  • För cylinderport upp till 1/8" och instickskoppling upp till 6 mm



Parallellgripdon, kompakt - JMHZ2

Parallellgripdon, kompakt - JMHZ2
  • Låg vikt, ned till 31 gram
  • Styrning med hög precision, repeterbarhet, ±0,01 mm
  • Integrerade fingrar och styrning klarar längre gripavstånd än standardgripdon
  • Storlek: ø 8, 12, 16, och 20 mm
  • Kort inbyggnadslängd



Mer miniatyrisering

SMC har i många år drivit utvecklingen mot mindre och effektivare produkter. Här ser du ett urval av de mest kompakta och spännande komponenterna.

MXJ, Miniatyrslidbord (Linjärlager)

MXJ, Miniatyrslidbord (Linjärlager)
  • Extremt kompakt, H x B x L: 10x20x43 mm (MXJ4)
  • Parallellitet över slaglängd: 0,005 mm.
  • Flera alternativa montagesätt
  • Storlekar, ø 4,5; 6; 8 mm
  • Slaglängder, upp till 20 mm.

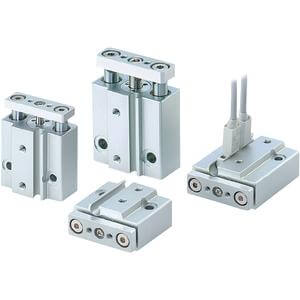

MGJ, Miniatyrcylinder med styrning

MGJ, Miniatyrcylinder med styrning
  • Idealisk för kompakta applikationer som måste klara sidolast
  • Hög noggrannhet i styrningen (±0,1°).
  • Anslagsdämpning ger låg ljudnivå
  • Dubbla givare kan monteras, ända ned till 5mm slaglängd.

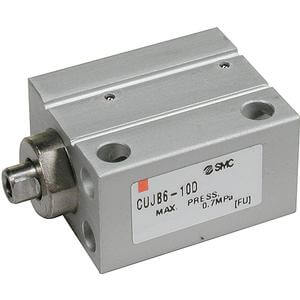

C(D)UJ, Direktmonterad miniatyrcylinder

C(D)UJ, Direktmonterad miniatyrcylinder
  • En riktig miniatyrcylinder, vikt ned till 7,2 g
  • Flera olika montagealternativ
  • Storlekar, ø 4mm till 10mm
  • Anslutning för luft och givare på samma sida

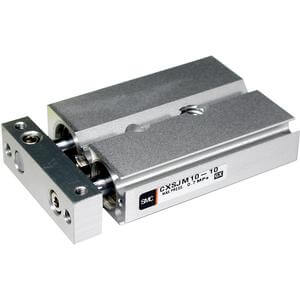

CXSJ, Kompakt dubbelkolvcylinder

CXSJ, Kompakt dubbelkolvcylinder
  • Flat, kompakt konstruktion
  • Glid- eller kulbussning
  • Storlekar, ø: 6, 10, 15, 20, 25, 32 mm
  • Standardslaglängder 10, 20, 30, 40, 50, 75, 100 mm

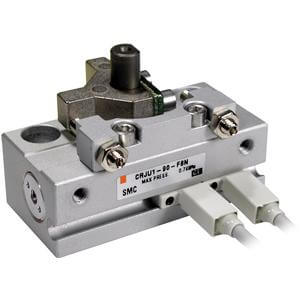

CRJ, Miniatyrvriddon, kuggstångstyp

CRJ, Miniatyrvriddon, kuggstångstyp
  • Låg vikt, ned till 32 g (CRJ05)
  • Smart konstruktion utan glapp
  • Kraftiga rullager tar upp sidolast
  • Flexibla montagealternativ



Allt talar för mindre komponenter

Även inom automationsbranschen måste vi hushålla med våra resurser, spara energi och motverka den globala uppvärmningen.
