SMC Two-Speed-Valve

Sicher begrenzte Geschwindigkeit und sicher begrenzte Kraft

Dieses neuartig konzipierte Ventil besteht aus einem pneumatisch angesteuerten Ventil, zwei Drosseln und einer Ventilschieberabfrage mit sicherem Signal an eine SPS.
Mit dem Two-Speed-Valve lassen sich alle gängigen Betriebsarten einer Maschine, vom Einrichtbetrieb über den Automatikbetrieb bis hin zum Wartungs- und Instandhaltungsbetrieb, sicher realisieren.
Beide Modi – operative und sicher begrenzte Geschwindigkeit – können erstmals mit einem Bauteil umgesetzt werden.

Ihre Vorteile

  • Sicherheitsbauteil nach Maschinenrichtlinie 2006/42/EG
  • TÜV geprüft
  • Für sicher begrenzte Geschwindigkeit (SLS) und sicher begrenzte Kraft (SLT)
  • Umschaltung operative Geschwindigkeit – sicher begrenzte Geschwindigkeit und Kraft
  • Ideal zum Nachrüsten bestehender Anlagen



Merkmal/Feature Vorteil Nutzen
Umschaltung operative zu sicher begrenzte Geschwindigkeit Aktuatoren können mit sicher begrenzter Geschwindigkeit betrieben werden Personensicherheit in Anlage wird erhöht, Arbeiten im Sicherheitsbereich ist möglich
Sichere Erkennung der Ventilstellung Sicheres Signal an die Sicherheits-SPS Maschinensicherheit wird erhöht und Prozesstransparenz geschaffen
Schaltung für sicher begrenzte Kraft Aktuatoren können neben der sicher begrenzten Geschwindigkeit auch mit sicher begrenzter Kraft betrieben werden Zusätzliche Erhöhung der Personensicherheit in sicherheitsrelevanten Anwendungen
Sicherheitsbauteil gemäß Maschinenrichtlinie Einhaltung sicherheitsrelevanter Norm Gibt Ihnen zusätzliche Sicherheit für Ihrer Anwendung
Verringerung der Bauteile Nur ein Bauteil kann verwendet werden, um die Sicherheit zu erhöhen Kostenreduktion und Vereinfachung der Maschine, geringerer Wartungs- und Instandhaltungsprozess
Energiesparschaltung möglich Geringerer Betriebsdruck und reduzierte Leckage Druckluftkosten werden reduziert, CO2 Einsparung



Fragen Sie unsere Experten

Broschüre

In unserer Broschüre haben wir für Sie alle wichtigen Informationen zu unserem innovativen SMC Two-Speed-Valve kompakt zusammengestellt.

Deutsch
Englisch

Das SMC Two-Speed-Valve im Video

Wenn Sie unser Video sehen wollen, müssen Sie der Verwendung von Cookies zustimmen. Klicken einfach auf die Cookie-Einstellungen und erleben Sie unsere Expertise in Aktion.

Florian Kindler, Engineer bei SMC Deutschland, präsentierte auf der Motek die wichtigsten Details und Vorzüge unserer Weltneuheit – dem SMC Two-Speed-Valve.


Typen

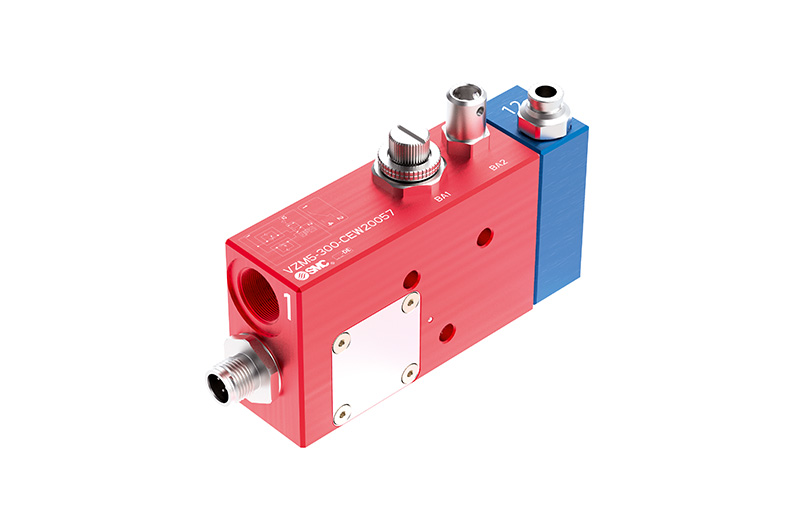

VZM5-300-CEW20057

VZM5-300-CEW20057

für sicher begrenzte Geschwindigkeit (SLS) mit integrierter Schieberabfrage

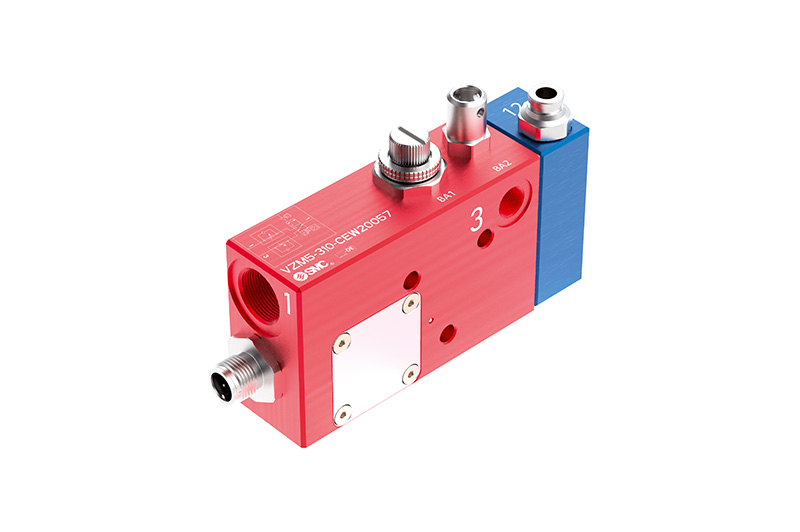

VZM5-310-CEW20057

VZM5-310-CEW20057

für sicher begrenzte Geschwindigkeit (SLS) und sicher begrenzte Kraft (SLT) mit integrierter Schieberabfrage

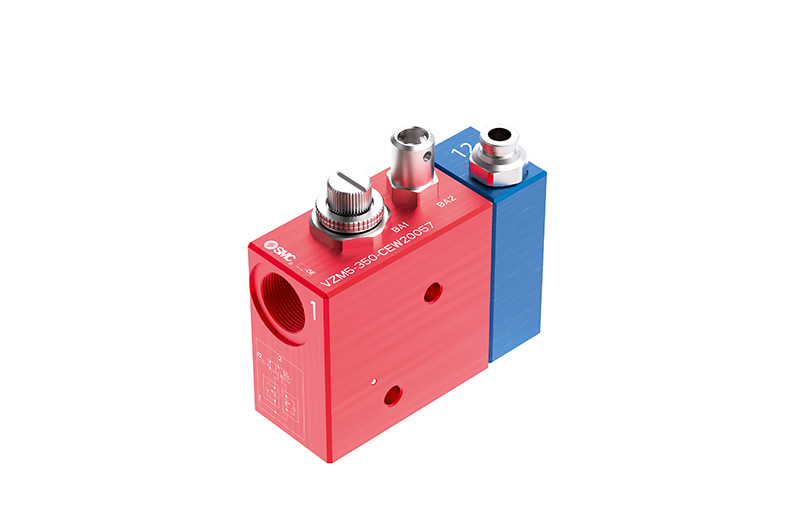

VZM5-350-CEW20057

VZM5-350-CEW20057

für sicher begrenzte Geschwindigkeit (SLS)

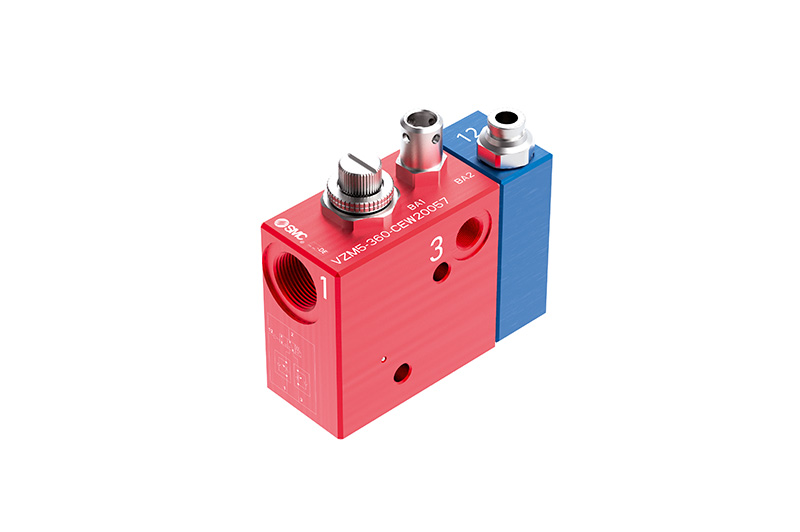

VZM5-360-CEW20057

VZM5-360-CEW20057

für sicher begrenzte Geschwindigkeit (SLS) und sicher begrenzte Kraft (SLT)

Anwendungsbeispiele Sicherheit

  • Beim Öffnen der Maschinentür kann der Zylinder mit sicher begrenzter Geschwindigkeit und sicher begrenzter Kraft betrieben werden.
  • Bei sicherem Ventilschiebersignal kann der Zylinder bei Druckluftzuschaltung betrieben werden.



Anwendungsbeispiel Energiesparschaltung

  • Durch eine Kombination von den Typen 300 oder 350 mit den Typen 310 oder 360 lässt sich eine Energiesparschaltung realisieren, bei der die operative Geschwindigkeit in eine Richtung mit reduziertem Druck gefahren werden kann und somit Druckluftenergie gespart wird.



Technische Details in der Kurzübersicht

Durchflussrate: max. 380 l/min
Bestellnummer: VZM5-###-CEW20057
Betriebsmedium: Druckluft
Betriebsdruck: min. 0,1 MPa max. 0,7 MPa
Pilotdruck: min. 0,15 MPa max. 0,7 MPa
Umgebungs- und Medientemperatur: -5 bis +60 Grad Celsius (nicht vereisend)
Versorgungsspannung und -strom: 24 V DC / 0,5 A (2 AgG) keine induktive Last zulässig
Medium: Druckluft
Stecker für sicheres Signal: M12
Druckluftanschluss: G 3/8
Pilotluftanschluss: 6 mm (Schlauchdurchmesser außen)



Sie haben Fragen zum SMC Two-Speed-Valve oder benötigen weitere Informationen?

Unsere Experten unterstützen Sie gerne.

Fragen Sie unsere Experten

Konformitätserklärungen

Betriebsanleitungen

SISTEMA-Bibliothek Two-Speed-Valve

Sie benötigen sicherheitsrelevante Daten für das SMC Two-Speed-Valve für den Software-Assistent SISTEMA?

SISTEMA-Bibliothek Two-Speed-Valve anfordern
